EQ-Ex (ATEX) Wandventilatoren

Axiale Wandventilatoren in Ex-geschützter Ausführung kommen in Bereichen zum Einsatz, in denen ein vom Motor, Laufrad oder statischer Aufladung gefährliche Folgen haben könnte und Explosionen auslösen könnte. Die EQ-ATEX-Serie ist für die Zonen 1 und 2 geeignet und ATEX-zertifiziert.

Design - Axialer Wandventilator in formschönem, modernem Industriedesign mit quadratischer, korrosionsbeständiger Düsenwandplatte aus verzinktem Stahlblech, schwarz pulverbeschichtet.
Qualität - druckfester Induktionsmotor, wartungsfrei und funkentstört, Arbeitstemperatur -20°C + 40°C
Sicherheit - Mit kugelgelagertem Standard- Norm-Motor mit ATEX-Zertifizierung, zertifiziert durch CESI mit Zertifikats-Nummer CESI 03 ATEX 251, Motor EX d IIC - T4 (135°C), IP55
Installationsfreundlich - Einbau in jeder Lage. Elektrischer Klemmkasten leicht zugänglich.
Steuerungen - Die Ventilatoren der Serie EQ-ATEX II 2 G EX c IIB+H2 T4 dürfen weder mittels Drehzahlsteller noch mittels Stufen-Trafo drehzahlgeregelt werden.
Reversierbar - Reversierbar (umkehrbar) Leistung im Reversierbetrieb ca. 67%.

eq_atex_kopfbild Einfache Wandmontage. Befestigungsmaterial (Schrauben und Dübel) sind im Lieferumfang enthalten.

Dreh- und Wechselstrom - Lieferbar in 230 V ~ 50 Hz Wechselstrom-Ausführung (M) oder 400 V - 50 Hz Drehstrom-Ausführung (T).
Leistungsstärke - Laufrad mit Hochleistungs-Charakteristik aus hochfestem, antistatischem Polymer, statisch und dynamisch gewuchtet.
Zubehör - Spezielle, exgeschützte selbsttätige Außenverschlussklappen.

Definition der Zonen:

Zone 1: Bereiche, in denen mit dem gelegentlichen Auftreten von gefährlicher, explosionsfähiger Atmosphäre zu rechnen ist.
Zone 2: Bereiche, in denen nicht oder nur kurzzeitig mit dem Auftreten von gefährlicher, explosionsfähiger Atmosphäre zu rechnen ist.

Axialventilatoren geeignet zur direkten Entlüftung nach Außen. Schutzgitter oder Verschlussklappe sind nach DIN EN 294 erforderlich.

Bei Entlüftung über Schacht oder Kanal ist kein Schutzgitter erforderlich. Achtung: Kennlinie beachten!

Bitte fragen Sie jegliche, hier nicht aufgeführte Sonderausführung an!

EQ 25/4 M II 2G c IIB - 230V/50Hz

EQ 25/4 M II 2G c IIB - 230V/50Hz, Axialer Wandventilator, Ex geschützt, ATEX II 2G c IIB+H2 T4, quadratische Düsenwandplatte, Stahl verzinkt mit zweifacher PU-Beschichtung, Farbe schwarz, NW 250 mm, 230 V~50 Hz, einphasig, 4-polig, max. 120 W, max. 900 m³/h, max. 0,7 A, max. 98 Pa, max. 1.460 U/min., LP max. 55 dB(A) -2m, Schutzart IP55, Schutzklasse I, 1 Stufe, max. Temp. + 40 °C, Motor kugelgelagert, reversierbar

1.664,81 €*

Details

EQ 25/4 T II 2G c IIB - 400V/50Hz

EQ 25/4 T II 2G c IIB - 400V/50Hz, Axialer Wandventilator, Ex geschützt, ATEX II 2G c IIB+H2 T4, quadratische Düsenwandplatte, Stahl verzinkt mit zweifacher PU-Beschichtung, Farbe schwarz, NW 250 mm, 400 V~50 Hz, dreiphasig, 4-polig, max. 100 W, max. 900 m³/h, max. 0,39 A, max. 98 Pa, max. 1.460 U/min., LP max. 55 dB(A) -2m, Schutzart IP55, Schutzklasse I, 1 Stufe, max. Temp. + 40 °C, Motor kugelgelagert, reversierbar

1.368,50 €*

Details

EQ 30/4 M II 2G c IIB - 230V/50Hz

EQ 30/4 M II 2G c IIB - 230V/50Hz, Axialer Wandventilator, Ex geschützt, ATEX II 2G c IIB+H2 T4, quadratische Düsenwandplatte, Stahl verzinkt mit zweifacher PU-Beschichtung, Farbe schwarz, NW 300 mm, 230 V~50 Hz, einphasig, 4-polig, max. 140 W, max. 1.500 m³/h, max. 0,7 A, max. 118 Pa, max. 1.400 U/min., LP max. 59 dB(A) -2m, Schutzart IP55, Schutzklasse I, 1 Stufe, max. Temp. + 40 °C, Motor kugelgelagert, reversierbar

1.689,80 €*

Details

EQ 30/4 T II 2G c IIB - 400V/50Hz

EQ 30/4 T II 2G c IIB - 400V/50Hz, Axialer Wandventilator, Ex geschützt, ATEX II 2G c IIB+H2 T4, quadratische Düsenwandplatte, Stahl verzinkt mit zweifacher PU-Beschichtung, Farbe schwarz, NW 300 mm, 400 V~50 Hz, dreiphasig, 4-polig, max. 125 W, max. 1.500 m³/h, max. 0,40 A, max. 118 Pa, max. 1.430 U/min., LP max. 59 dB(A) -2m, Schutzart IP55, Schutzklasse I, 1 Stufe, max. Temp. + 40 °C, Motor kugelgelagert, reversierbar

1.416,10 €*

Details

EQ 35/4 M II 2G c IIB - 230V/50Hz

EQ 35/4 M II 2G c IIB - 230V/50Hz, Axialer Wandventilator, Ex geschützt, ATEX II 2G c IIB+H2 T4, quadratische Düsenwandplatte, Stahl verzinkt mit zweifacher PU-Beschichtung, Farbe schwarz, NW 350 mm, 230 V~50 Hz, einphasig, 4-polig, max. 160 W, max. 2.250 m³/h, max. 0,8 A, max. 98 Pa, max. 1.350 U/min., LP max. 62 dB(A) -2m, Schutzart IP55, Schutzklasse I, 1 Stufe, max. Temp. + 40 °C, Motor kugelgelagert, reversierbar

1.783,81 €*

Details

EQ 35/4 T II 2G c IIB - 400V/50Hz

EQ 35/4 T II 2G c IIB - 400V/50Hz, Axialer Wandventilator, Ex geschützt, ATEX II 2G c IIB+H2 T4, quadratische Düsenwandplatte, Stahl verzinkt mit zweifacher PU-Beschichtung, Farbe schwarz, NW 350 mm, 400 V~50 Hz, dreiphasig, 4-polig, max. 150 W, max. 2.250 m³/h, max. 0,42 A, max. 98 Pa, max. 1.400 U/min., LP max. 63 dB(A) -2m, Schutzart IP55, Schutzklasse I, 1 Stufe, max. Temp. + 40 °C, Motor kugelgelagert, reversierbar

1.463,70 €*

Details

EQ 40/4 M II 2G c IIB - 230V/50Hz

EQ 40/4 M II 2G c IIB - 230V/50Hz, Axialer Wandventilator, Ex geschützt, ATEX II 2G c IIB+H2 T4, quadratische Düsenwandplatte, Stahl verzinkt mit zweifacher PU-Beschichtung, Farbe schwarz, NW 400 mm, 230 V~50 Hz, einphasig, 4-polig, max. 180 W, max. 2.900 m³/h, max. 0,85 A, max. 88 Pa, max. 1.290 U/min., LP max. 65 dB(A) -2m, Schutzart IP55, Schutzklasse I, 1 Stufe, max. Temp. + 40 °C, Motor kugelgelagert, reversierbar

1.856,40 €*

Details

EQ 40/4 T II 2G c IIB - 400V/50Hz

EQ 40/4 T II 2G c IIB - 400V/50Hz, Axialer Wandventilator, Ex geschützt, ATEX II 2G c IIB+H2 T4, quadratische Düsenwandplatte, Stahl verzinkt mit zweifacher PU-Beschichtung, Farbe schwarz, NW 400 mm, 400 V~50 Hz, dreiphasig, 4-polig, max. 180 W, max. 2.900 m³/h, max. 0,43 A, max. 88 Pa, max. 1.400 U/min., LP max. 66 dB(A) -2m, Schutzart IP55, Schutzklasse I, 1 Stufe, max. Temp. + 40 °C, Motor kugelgelagert, reversierbar

1.523,20 €*

Details

EQ 50/4 M II 2G c IIB - 230V/50Hz

EQ 50/4 M II 2G c IIB - 230V/50Hz, Axialer Wandventilator, Ex geschützt, ATEX II 2G c IIB+H2 T4, quadratische Düsenwandplatte, Stahl verzinkt mit zweifacher PU-Beschichtung, Farbe schwarz, NW 500 mm, 230 V~50 Hz, einphasig, 4-polig, max. 210 W, max. 4.500 m³/h, max. 1,0 A, max. 137 Pa, max. 1.200 U/min., LP max. 70 dB(A) -2m, Schutzart IP55, Schutzklasse I, 1 Stufe, max. Temp. + 40 °C, Motor kugelgelagert, reversierbar

2.308,60 €*

Details

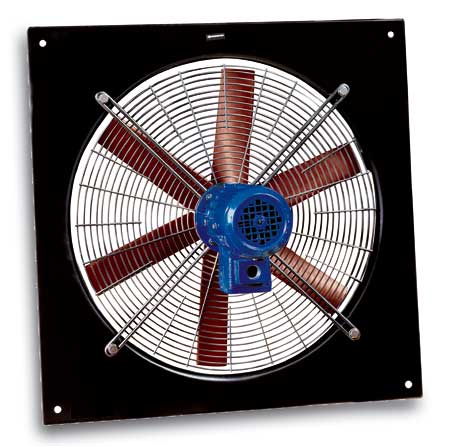

EQ 50/4 T II 2G c IIB - 400V/50Hz

EQ 50/4 T II 2G c IIB - 400V/50Hz, Axialer Wandventilator, Ex geschützt, ATEX II 2G c IIB+H2 T4, quadratische Düsenwandplatte, Stahl verzinkt mit zweifacher PU-Beschichtung, Farbe schwarz, NW 500 mm, 400 V~50 Hz, dreiphasig, 4-polig, max. 230 W, max. 4.500 m³/h, max. 0,45 A, max. 137 Pa, max. 1.270 U/min., LP max. 72 dB(A) -2m, Schutzart IP55, Schutzklasse I, 1 Stufe, max. Temp. + 40 °C, Motor kugelgelagert, reversierbar

1.963,50 €*

Details
