Temperatur-Regelsystem

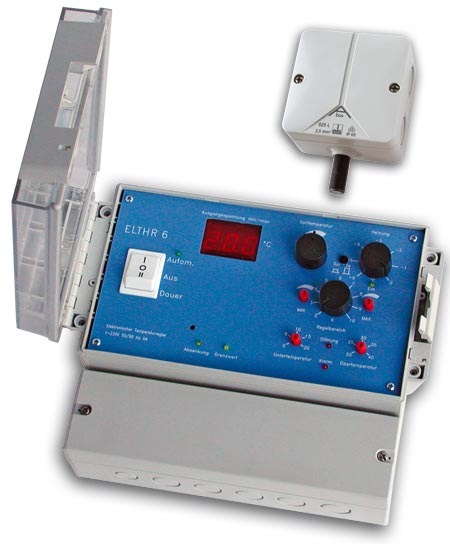

Temperatur-Regelsystem ELTHR6 zur Steuerung von einem oder mehrerer Ventilatoren in Abhängigkeit der Lufttemperatur. Es lassen sich komplexe Steuerungen mit Integration von Heizungs- oder Kühlanlagen und Alarmfunktion durchführen.
Arbeitsweise - Steuert einen oder mehrere Ventilatoren in Abhängig- keit von der Luftemperatur.
Einsatz - Steigt die IST-Temperatur über die SOLL-Temperatur, schaltet das Regelsystem den/die Ventilator/en stufenlos hoch. Erreicht die IST-Temp. die SOLL-Temp., wird auf eingestellte Mindestdrehzahl geschaltet. Fällt die IST-Temp. 3K unter SOLL-Temp., schaltet das System den/die Ventilator/en ab.
Erweiterung - Steuerausgang 0 - 10 V für Erweiterung durch Leistungsteil in 6 A-Stufen erweiterbar.
Spannung - 230 V ~ 50 Hz. Max. Last 6 A. Einstellbereich von +5° bis +35 °C. Mindestbelastung 0,2 A.
Anzeige - Digitale Anzeige der IST- und SOLL-Temperaturen. Analoganzeige der Ausgangs- spannung. Einstellbarer Proportion- alitätsbereich 2 K bis 10 K.
Schaltkontakte - Potentialfreier Ausgang (Öffner/Schließer) für Alarmsignal bei Über- oder Untertemperatur sowie Spannungsabfall.
Heizung - Heizungsthermostat zur Steuerung eines Lufterhitzers (Öffner/Schließer).
Funkentstört - Funkentstört gem. VDE 0875, Störgrad N.
Gehäuse - Gehäuse mit ver- schließbarer, transparenter Abdeck- ung, Schutzart IP54. Aufputz - Ausführung. Fühlergehäuse Kunststoff, lichtgrau, Schutzart IP54.
